Primera parte: Fundamentos y componentes
Autor: Stella Chan | Tiempo de lectura: 4 minutos

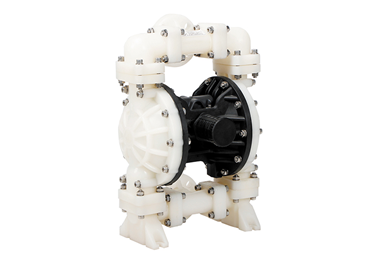

1. ¿Qué es una bomba de diafragma neumática?
Una bomba neumática de diafragma, también conocida comoBomba AODD (Bomba de doble diafragma accionada por aire)es un tipo de bomba de desplazamiento positivo alimentada por aire comprimido.
A diferencia de las bombas eléctricas, las bombas AODD no requieren motores, lo que significa que evitan chispas eléctricas y reducen los riesgos de sobrecalentamiento. Esto los hace ampliamente utilizados en plantas químicas, producción de pintura, tratamiento de aguas residuales y otros entornos peligrosos.
¿Qué fluidos pueden manejar? Una amplia gama de medios, incluyendo:
| Tipo de fluido | Ejemplos |
|---|---|
| Agua limpia | Agua dulce, agua de proceso |
| Productos químicos | Ácidos, álcalis, líquidos corrosivos |
| Recubrimientos | Pintura, tinta, resinas |
| lodo | Lodos de aguas residuales, lodos |
| Fluidos de alta viscosidad | Pegamento, aceites gruesos, pastas |
| Fluidos de partículas | Suspensiones de arena, cristales |
2. Componentes principales y sus funciones
2.1 Válvula de distribución de aire (válvula de conmutación de aire)
La válvula de aire es el "centro de control" de una bomba AODD. Sus principales funciones son:
- Aire comprimido directo a la cámara de aire izquierda o derecha
- Cambiar automáticamente la dirección del flujo de aire
- Mantener el movimiento continuo del diafragma
Al cambiar repetidamente la trayectoria del flujo de aire, la válvula crea el ciclo de succión y descarga de la bomba.
2.2 Diafragmas dobles
Una bomba AODD utiliza dos diafragmas flexibles conectados por un eje común.
Sus principales funciones son:
- Separar el lado del aire del lado líquido para prevenir la contaminación
- Movimiento hacia adelante y hacia atrás para cambiar el volumen de la cámara y el fluido de transferencia
Los materiales de diafragma comunes incluyen:
| Material | Mejor Aplicación |
|---|---|
| PTFE | Ácidos fuertes y productos químicos agresivos |
| EPDM / caucho | Agua y líquidos generales |
| PVDF | Requisitos de alta resistencia a la corrosión y pureza |
| neopreno | Aplicaciones de suspensión abrasiva |
| Santoprene | Uso industrial general con buena durabilidad |
La elección del material de diafragma correcto es esencial para el rendimiento y la vida útil de la bomba.
2.3 Válvulas de bola de control
Las válvulas de retención de bolas controlan el movimiento unidireccional del fluido a través de la bomba.
- Durante la succión: la bola de entrada se abre y permite que el líquido entre.
- Durante la descarga: la bola de salida se abre y permite que el líquido salga.
Esto evita el reflujo y garantiza un bombeo estable.
Los materiales de bola comunes incluyen acero inoxidable, cerámica, PTFE y EPDM. La selección depende del nivel de corrosión del fluido y la temperatura de funcionamiento.
2.4 Cámaras de líquidos
Las cámaras de líquidos son las áreas entre los diafragmas y las válvulas de bola.
A medida que los diafragmas se expanden y se contraen, estas cámaras crean cambios de presión que completan el proceso de bombeo.
3. Cómo funciona una bomba AODD: ciclo de dos pasos
Una bomba AODD funciona a través de dos movimientos alternos del diafragma.
Paso 1: Succión del lado izquierdo, descarga del lado derecho
- El aire comprimido empuja el diafragma izquierdo hacia fuera.
- La cámara izquierda se expande, creando un vacío.
- La válvula de entrada se abre, permitiendo que el líquido entre.
Al mismo tiempo:
- El diafragma derecho se mueve hacia dentro.
- La cámara derecha comprime y empuja el líquido a través de la válvula de salida.
Resultado:
Lado izquierdo = succión
Lado derecho = descarga
Paso 2: Conmutación automática: succión del lado derecho, descarga del lado izquierdo
Cuando el diafragma alcanza su límite de carrera, la válvula de aire conmuta automáticamente.
- El aire comprimido se mueve hacia el diafragma derecho.
- La cámara derecha se expande y aspira líquido.
- El diafragma izquierdo comprime y expulsa el líquido.
Resultado:
Lado derecho = succión
Lado izquierdo = descarga
El ciclo de bombeo continuo
El proceso se repite automáticamente:
Succión → Descarga → Succión → Descarga → ...
Debido a que la bomba se basa en el movimiento del diafragma en lugar de un impulsor giratorio, el flujo tiene una ligera pulsación. Esta es una característica normal de las bombas AODD y se puede gestionar mediante un diseño adecuado del sistema.
